㈜럭스코 Metal Clad Switchgear(금속 폐쇄 배전반) 인증
배전반의 차단기실, 모선실, Cable실 및 저압실을 금속 외함으로 폐쇄하여 완전히 격리시켜 내부 아크 사고나 폭발 시 주변 기기로의 파급을
최소화한 최상의 안정성을 제공하는 금속 폐쇄 배전반이다.
이번 인증 시험 합격으로 당사는 한층 더 진화되고 안전한 배전반을 제공하기 위한 기반 마련이 되었다.

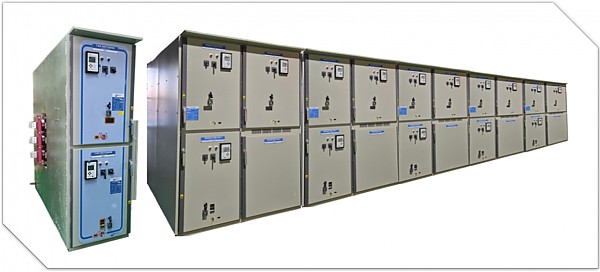

- Panel 외형
- 미려한 외관 디자인의 유럽형 중차식 배전반
- 갈바늄 Steel Sheet를 사용한 내부 격벽의 Compartment 구조
- 차단기실
- Door 외부에 차단기 점검용 창 설치
- Hinge와 Locker의 견고한 방압구조
- Panel 내부
- Incoming Panel과 주회로 PT Panel 2면을 1면으로 구현
- 각 기능실 별 보호를 위해 내부 격벽 처리 및 방압 구조 설치
- 저압기실
- 전면과 좌우 측면 내부에 기기판 설치 공간 확보
- Y단자 전선 Duct를 Steel Case로 구현
- 모선실과 Cable실
- 수평 모선용 Bushing 적용 (Bus Bar의 취부용 애자 없는 구조)
- 충분한 주회로 배선공간과 고신뢰성의 모선용 절연 Tube 적용
- 안전성과 신뢰성의 강화
- 금속 격벽으로 격실을 갖는 공기 절연 최고 보호 등급의 폐쇄 배전반으로 내부 아크(Arc)
사고 시 폭발이나 주변기기로의 파급을 최대한 제거
- 인접된 배전반에 사고 영향을 전혀 주지 않는 독립 모선실 구조
- 오조작 방지를 위한 기계적 쇄정(Interlok) 장치, 도어(Door)가 닫힌 상태에서 차단기를
인입/인축할 수 있는 장치, 차단기 운전 위치를 고정할 수 있는 고정 장치 등 다양한
안전장치 보유
- 견고한 내압력 구조의 경첩장치(Hinge)와 락커(Locker)
- 차단기 전면부 도어(Door)에 차단기 점검창 설치
- 유지 보수시의 안전을 위해 차단기실에 금속셔터(Metal Shutter) 및 Shutter Padlock 설치
- 고 신뢰성 모선용 절연 Tube, 안전을 위한 접지 스위치의 쇄정 구조, 절연강화벽을
구비한 CT 채택
- 유지보수 및 점검의 편리
- 지속적인 보수 · 점검과 잔존 수명 예측 및 합리화까지 종합적인 예방과 보전 활동을 수행
- VCB를 사용하여 보수 · 점검이 거의 불필요한 중치(Middle Tire) 방식을 채용해 유지와
보수가 간편
- 충분한 공간을 확보하여 보전이 용이하고 배선용 덕트(Duct)를 상단에 스틸 재질로
구성한 저압실
- 보호 · 제어 시스템의 디지털화
- 디지털 전력보호감시 장치를 채택하여 편리하고 신뢰성 높은 전력보호감시 시스템 구축
- 원격 감시 제어 시스템과 디지털 데이터 링크 가능
- 믿을 수 있는 제품
- IEC 62271-200 규격을 적용하여, 내 아크(Arc)를 포함한 KERI인증 시험(Full Type Test) 합격
