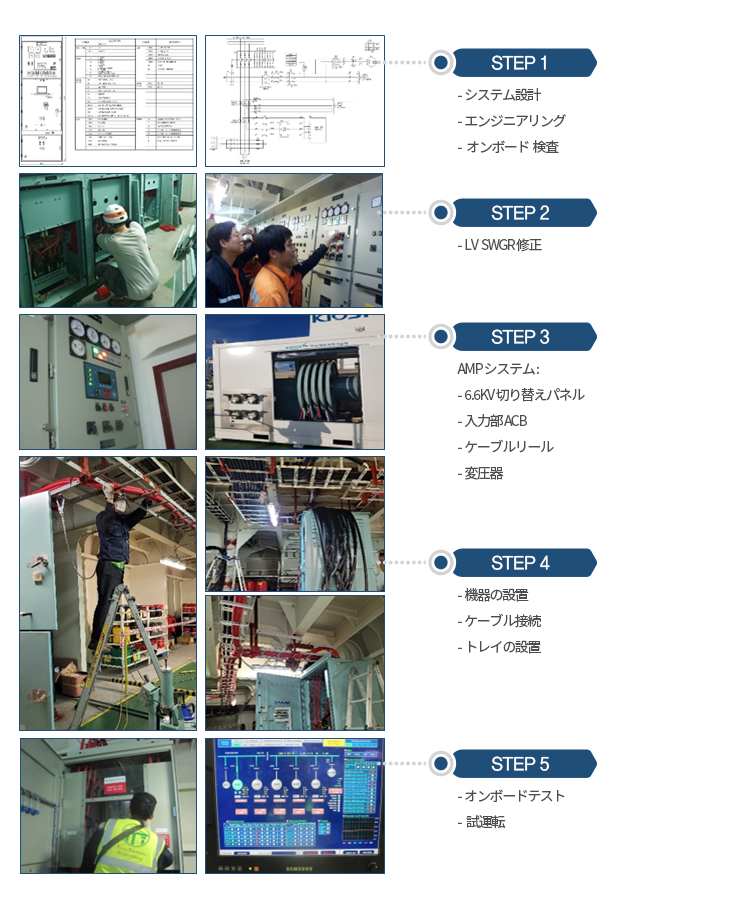

供給範囲とワークフロー
供給項目
-
フルパッケージ AMP
レトロフィット プロジェクシステム設計
製品供給
インストール
試運転
メンテナンス -
6.6KV
陸上電源連結配電盤2 or 3 機能単位 AMP HVSB
正格電圧----------------- 6.6KV
正格容量 --------------- 2.5MVA
正格周波数 -------------- 60Hz
正格 定格短絡耐電圧----------- V
-------------------- 25KA / 1sec
保護等級 ------------------ IP41 -
変圧器基本仕様
- 相, 周波数 --- 3ph, 60Hz
- 正格容量 ----- 2.5MVA
- 正格電圧 ------ 6600/440V
- 温度等級 -- F
- 保護等級 - IP23
- 巻線材 ---- アルミヌム -
ケーブルリール
- 電動機 エンコーダ付き
- ケーブル,ガイドローラー
- リモートコントロール
- 変圧器光ファイバーエンコーダ付き電気モーター
-------- 3.7KW, 440V, 60Hz, 4P
- 送信機 光ファイバー
- マルチモード , 12core, 40turn
- 保護等級 – IP55
- リールケーブル ------ 185, 120sq
- プラグ & ソケット – 保護 / 3PX5
プロジェクト要求事項
- 1. 電気配線図
- 2. 電気負荷解析
- 3. 主配電盤のメーカー図面
- 4. 船舶のGA（エンジン制御室のGA）、(ストレーリングギアルーム含む)
- 5. 短絡電流計算
- 6. ポートとオンボード リールの使用情報
- 6-A オンボード ケーブルリール
- 6-B ポート用ケーブルリール
製品構成
| 装備 | 容量 |
|---|---|
| ケーブルリール | 185sq,120sq |
| 変圧器 | 3Ph, 450V/6600V, 4500KVA, F CLASS |
| 6.6KV 配電盤 | 2.5MVA, AC6.6KV, 60Hz, 25KA/1sec |
コンテナ AMP タイプ
| コンテナタイプ | 装備構成 | タイプ形態 |
|---|---|---|
| タイプ 1(IP56) |
ケーブルリール+TR+6.6 SWBD
|
フル構成 |
| タイプ 2(IP56) |
ケーブルリール+6.6 SWBD
|
オプション事項 |
| タイプ 3(IP56) |
ケーブルリール
|
オプション事項 |
パッケージ AMP TYPES
| 製品 | ポートリール | AMP リール シェルター |
AMP リール 無 シェルター |
備考 |
|---|---|---|---|---|
| シェルター | N | Y | N | シェルターのIP42 |
| ケーブルリール | N | Y | Y | |
| Socket BOX | Y | N | N | ポート用リールのみ |
| HV SWGR | Y | Y | Y | |
| Transformer | Y | Y | Y | |
| LV IN Panel | Y | Y | Y |
ケーブルリール比較テーブル
| 製品 | LUXCO | Cavotec | 備考 |
|---|---|---|---|
| モーターコントローラー | インバータタイプ | 油圧タイプ | インバータタイプによりケーブルの張力をより正確に制御 |
| ケーブル | LS Cable  |
パートナー marker | 120sq * 3c + 35 * 2c + 2.5sq *10c + 12Fo * 40m ~ 50m |
| ソケット&プラグ | Proconent(FRA) The original standard |
Cavotec | All スタンダード |
| Other Than Reel | - MSBD 改造 - HV パネルl, TR ユニット 供給 設置 試運転 |
- Mainly ケーブルリール - その他の機器 by agents, reps |
LUXCO : フルパッケージまたはシングルユニットの機器とサービス （お客様の要望に基づく） |
変圧器
| Cast レジン TR | ||
|---|---|---|

|
容量 | UP to 15MVA |
| 定格電圧 | UP to 36KV | |
| 相, 周波数 | 3PH, 50/60Hz | |
| ケース | IP 00 up to IP44 | |
| クーリング | AN, AF, 水冷 | |
| 絶縁材質 | エポキシレジン, Inorganic フィルター | |
| 巻線材質 | AL. Option CU | |
| スタンダード | IEC 60076, ANSI C57, NEMA ST-20 & all ship’s classification | |
| 乾式 タイプ TR | ||
|---|---|---|

|
容量 | UP to 5MVA |
| 定格電圧 | UP to 11KV | |
| 絶縁材質 | Varnish, Nomex, Mica | |
| 基本絶縁 | Air Natual(AN) | |
| 巻線材質 | CU 標準、AL オプション | |
| スタンダード | IEC 60076, ANSI C57. 12. 01, NEMA ST-20, KEPIC, CE | |
高圧配電盤
- オペレータを保護する設計.
- システム障害によるスペアディングの被害を防止する.
- 空間的に効率的なコンパクトチャンバー設計.
- システム障害によるスペアディングの被害を防止する.
- 空間的に効率的なコンパクトチャンバー設計.
AMP プラグ
|
機械的特性 |
|---|---|
|
- マリングレードのハウジング、低マグネシウムおよび銅フリー合金 - ステンレス製締結 - 合金銅、銀メッキ接点 - プラグとソケット IP67 間の保護インデックス - パイロット接点電気的インターロック |
|
| 電気的特性 | |
|
- 最大絶縁電圧 -------- 7.2KV - AC (スタンド付き) HD 629.1.S2 –17.1KV - 最大定格電流----------- 350A - 接触抵抗 ---------- 1mΩ - 極数----------------- 3P+E+3P max - ケーブル端子--------------- Crimp or solder - 光ファイバ連結 |
AMP ソケット
|
機械的特性 |
|---|---|
|
- マリングレードのハウジング、低マグネシウムおよび銅フリー合金 - ステンレス製締結 - 合金銅、銀メッキ接点 - プラグとソケット IP67 間の保護インデックス - パイロット接点電気的インターロック |
|
| 電気的特性 | |
|
- 最大絶縁電圧 -------- 7.2KV - AC (スタンド付き) HD 629.1.S2 –17.1KV - 最大定格電流----------- 350A - 接触抵抗---------- 1mΩ - 極数----------------- 3P+E+3P max - ケーブル端子--------------- Crimp or solder - IEC 60092-510を搭載した高電圧ショア接続システム - IEC Norm 80005-1/FDISとのショア接続 |

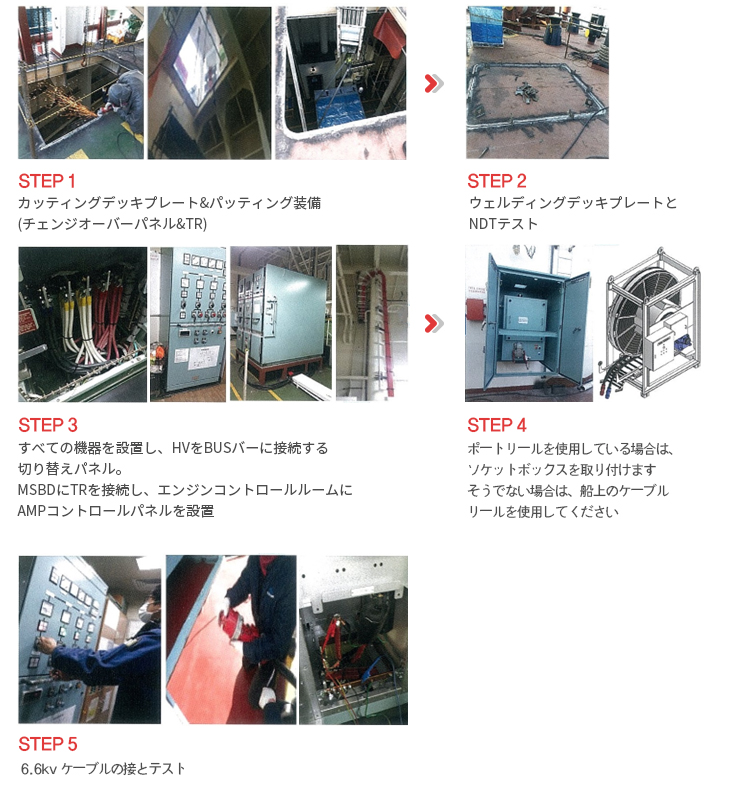

設置装備
